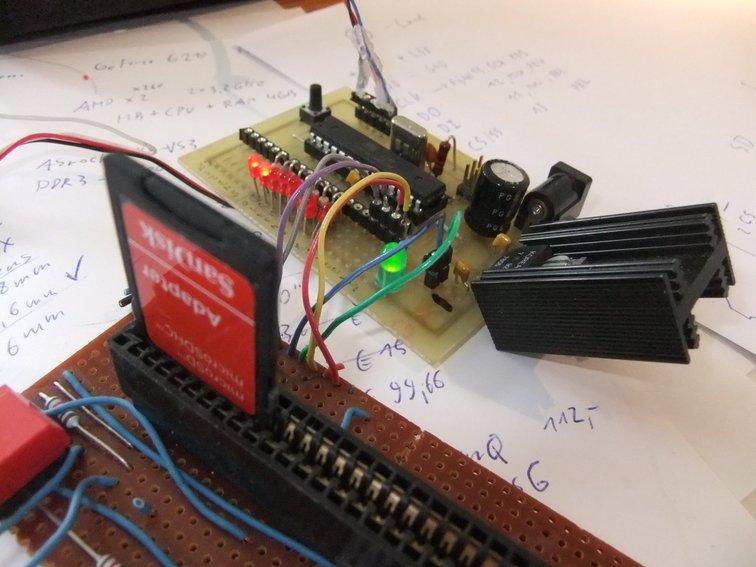

Mein erstes Projekt, welches komplett mit 3,3V läuft. Ich habe keinen 3,3V Festspannungsregler auf Lager aber einen DC-DC Wandler den ich auf 3,30V einstellen konnte. Ein Atmega328 läuft mit 16MHz Quarz, daran angeschossen mein USB-serial Kabel und mein DIY micro-SD card slot: Ein handelsüblicher microSD nach SD Adapter steckt in einem alten ISA Steckplatz-Sockel. Vermutlich kann ich die 6 Kabel auch direkt an den Adapter anlöten und somit viel Platz sparen.
Die Brücke für GND von Pin 3 auf 6 ist übrigens in dem Adapter schon eingebaut.
In den Beispiel-Sketches “DumpFile” und “ReadWrite” musste ich jeweils
den ChipSelect Ausgang bei SD.begin() von 4 auf 10 ändern.

Binary sketch size: 11698 bytes (of a 30720 byte maximum)

Pinbelegung (ohne Gewähr)

micro-SD card
-------------
1 n.c.
2 CS
3 DI
4 +3,3V
5 CLK
6 GND
7 DO
8 n.c.

SD card
-------
9 n.c.
1 CS
2 DI
3 GND
4 +3,3V
5 CLK
6 GND
7 DO
8 n.c.

SD-Card    Arduino (Atmega)
---------------------------
+3,3V      +3,3V
GND        GND
CLK        Digital 13, SCK (PB5)
DO         Digital 12, MISO (PB4)
DI         Digital 11, MOSI (PB3)
CS         Digital 10,      (PB2)

http://www.dharmanitech.com/2009/01/sd-card-interfacing-with-atmega8-fat32.html

http://www.frank-zhao.com/cache/fat_sd.php

http://www.avrprojects.info/avr-interfacing/reading-and-writing-sd-card-using-atmega16/

http://elasticsheep.com/2010/01/reading-an-sd-card-with-an-atmega168/
